Двухъядерные процессоры Intel и AMD: теория. Часть 2

Недавно два микропроцессорных гиганта – Intel и AMD – дружно выпустили свои первые двухъядерные процессоры, которые уже успели наделать много шума. Новые микропроцессоры получились не просто интересными, но представляют собой весьма многогранные продукты, тщательное исследование которых не может ограничиться одним-двумя обзорами, написанными по горячим следам. Мы постараемся рассказать об этих новых продуктах более подробно и, по возможности, с разных сторон.

В первой части этого обзора мы начали рассматривать особенности и различия реализации двухъядерности у недавно вышедших настольных процессоров AMD и Intel. Напомним, что Intel в данном случае пошла по наиболее простому пути, механически объединив два независимых микропроцессора на одном кристалле, тогда как AMD использовала преимущества разработанной ранее для серверов микроархитектуры ядра, в основу которого положено использование встроенного контроллера памяти и линков HyperTransport. И это еще не всё…

Dual-Core AMD vs. Dual-Core Intel: подробности реализации

Интеграция Northbridge в процессор и SUMA-архитектура K8 не просто обеспечивает «более быстрый контроллер оперативной памяти», - она заодно позволяет очень эффективно решать и ряд свойственных многопроцессорным системам проблем.

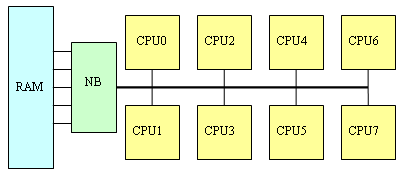

Во-первых, SUMA решает «проблему общей памяти». Если сравнивать сегодняшние системы (а это, как минимум, двухканальная DDR400) с системами трехлетней давности (одноканальная SDRAM PC133), то прогресс здесь, конечно, достигнут впечатляющий: пропускная способность оперативной памяти увеличилась более чем в 8-10 раз, в то время, как вычислительная мощность центральных процессоров – несколько меньше (в ряде тестов - только в 3-4 раза). Правда, латентность оперативной памяти по меркам процессора остается по-прежнему огромной, но и с этой напастью научились эффективно бороться, используя кэш-память внушительных размеров и механизмы аппаратной и программной предвыборки из памяти. Однако стоит поставить в систему не одно, а два, четыре, а то и восемь процессорных ядер, как проблема «медленной памяти» всплывает с прежней силой – особенно в архитектуре SMP с контроллером памяти в чипсепте:

Двухъядерные процессоры Intel и AMD: теория. Часть 2 - Процессоры - Железо - Программирование, исходники, операционные системы

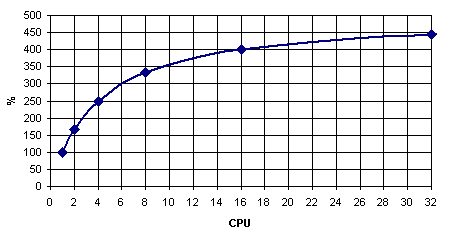

На практике это выливается в «проблему масштабируемости» - когда использование нескольких процессоров не приводит к ожидаемому приросту производительности. Считайте сами: если, например, одиночный процессор 20% своего времени простаивал, ожидая данных из оперативной памяти, то «двушка» будет простаивать 33% времени, а «четверка» - 50%. В пересчёте на общую производительность, 1P-система работает со скоростью 100%, 2P-система – со скоростью 167% (вместо расчётных 200%), а 4P-система – со скоростью 250% (вместо 400%). Более того: получить даже пятикратный прирост производительности в данном случае невозможно в принципе (см. график ниже)! И ничего с этим поделать невозможно. Интересно, кстати, что этот эффект свойственен исключительно многопроцессорным системам: если в примере выше заменить оперативную память на вдвое более быструю, то производительность однопроцессорной системы возрастет лишь на жалкие 11%. (Такие «ужасы» получаются в программах, которые много времени проводят в ожидании данных от памяти (не из кэша, а именно из ОЗУ: если у нас программа почти всегда работает с кэшем – никаких проблем не возникает). То есть если на одном процессоре 80% времени вычислений и 20% ожидания данных из памяти, то на двух получаем «40%» вычислений и «20%» ожидания данных из памяти (в пересчёте к «старым» процентам); выигрыш составляет 100/60 = 167%. И так далее. Ставим вдвое более быструю память – получаем на двухпроцессорной системе «80%» вычислений и «10%» ожидания данных из памяти; выигрыш – 100/90=111%).

Двухъядерные процессоры Intel и AMD: теория. Часть 2 - Процессоры - Железо - Программирование, исходники, операционные системы

В идеале любая многопроцессорная система должна быть хорошо сбалансирована – слишком быстрая память обходится слишком дорого; слишком медленная – сводит эффект от установки нескольких процессоров к минимуму. То есть если для однопроцессорной системы вполне достаточно двухканальной оперативной памяти DDR (а практика показывает, что это, скорее всего, так), то в «двушку» желательно установить четырехканальный, а в «квад» - восьмиканальный контроллер памяти DDR. Но на практике даже четырехканальный контроллер пока обходится слишком дорого: заикаться же о чем-то большем в «классических» SMP даже не приходится. Правда, четыре канала в следующем поколении чипсетов Intel мы всё-таки увидим (причем контроллеры памяти в них вынесены за пределы Northbridge в виде отдельных микросхем); а через два года, к 2008му, на рынке должна появиться серверная оперативная память FB-DIMM с последовательным интерфейсом доступа к памяти, которая позволит создавать шести- и восьмиканальные- контроллеры памяти.

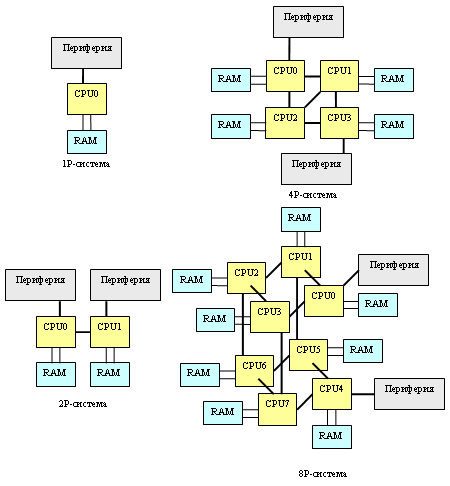

Но это всё - в SMP: а вот в NUMA (типа AMD-шной), где двухканальный контроллер памяти интегрирован в каждый процессор, суммарная производительность подсистемы памяти как раз и возрастает пропорционально количеству процессоров. Правда, у NUMA, как уже было сказано, «свои тараканы» - неоднородность скорости работы различных участков памяти. В случае новых AMD Opteron можно подсчитать, что «в среднем» пропускная способность памяти в пересчёте на один процессор составляет для 2P-систем порядка 81% (100% в лучшем, 62% в худшем), для 4P – где-то между 62% и 53% (31% в худшем случае). Для 8P-систем всё гораздо неприятнее – без учета особенностей NUMA там не получится «выжать» из подсистемы памяти и 30% её пропускной способности (большинство обращений будут к чужой памяти, причем в среднем каждый линк HT будут занимать по три процессора одновременно). (Суть этих оценок в том, чтобы посчитать устоявшиеся потоки данных, полагая, что они равномерно распределяются по кратчайшим путям между процессорами. Считается, сколько каждому CPU достанется «процентов» от общей пропускной способности линков HT; считаются доли запросов в «свою» память и запросов, проходящих через линки HT. Например, для двухпроцессорной системы линк HT процессору ни с кем делить не требуется, 50% запросов идет в оперативную память, 50% - по линку HT. Всего (6,4 * 0,5 + 4,0 * 0,5) = 5,2 Гбайт/c, т.е. 5,2/6,4 = 81%.)

Впрочем, если сравнивать с аналогичными цифрами для SMP (50, 25 и 12% соответственно), то нельзя не признать, что даже неоптимизированные программы должны работать с памятью на Opteron-ах в несколько раз быстрее, чем на «традиционных» SMP. А если еще вспомнить, что кросс-бар и контроллер памяти AMD K8 работают с поразительно низкой латентностью1, то эффективности работы Opteron с оперативной памятью можно только позавидовать.

Двухъядерные процессоры Intel и AMD: теория. Часть 2 - Процессоры - Железо - Программирование, исходники, операционные системы

Решение «проблемы общей памяти» - далеко не единственное преимущество подхода AMD. Обычные SMP страдают еще и от «проблемы общей шины»: мало сделать быстрый контроллер памяти – нужно еще и обеспечить достаточно быструю передачу полученных из памяти данных к процессору. Что толку с того, что новейший чипсет Intel 955X Express, поддерживает двухканальную оперативную память DDR2 667 МГц с пиковой пропускной способностью 10,7 Гбайт/с, если 800-мегагерцовая процессорная шина не позволяет «прокачивать» более 6,4 Гбайт/с? И ведь это еще не всё: чем больше процессоров мы помещаем на системную шину, тем сложнее обеспечить безошибочную передачу по ней данных (возрастает электрическая нагрузка, усложняется разводка). В итоге если один процессор свободно работает с шиной 800 и даже 1066 МГц, то два процессора уже вынуждены ограничиться шиной не выше 800 МГц, а четыре – так и вовсе работают только с шиной 667 МГц и ниже. Вот так всё неидеально получается для SMP. Мегабайты и даже десятки мегабайт кэш-памяти третьего уровня для них не роскошь, а жестокая необходимость.

Intel, правда, нашла достаточно успешный способ отчасти обойти эту проблему, используя в новейших многопроцессорных системах сразу две независимых процессорных шины. Но в неоднородной AMD-шной SUMA-архитектуре этой проблемы-то вообще нет! И хотя два ядра в двухядерниках AMD разделяют общую шину SRI, работает эта шина все же, как и кросс-бар, на полной частоте процессора, как и вообще все его «внутренние» шины. То есть ничем не отличается, скажем, от шины, соединяющий между собой его кэш-память различных уровней. В итоге эта «общая» шина у AMD получается настолько быстродействующая, что ядра друг другу практически не мешают – их ограничивает только пропускная способность оперативной памяти, да ведущих во «внешний мир» линков HyperTransport.
